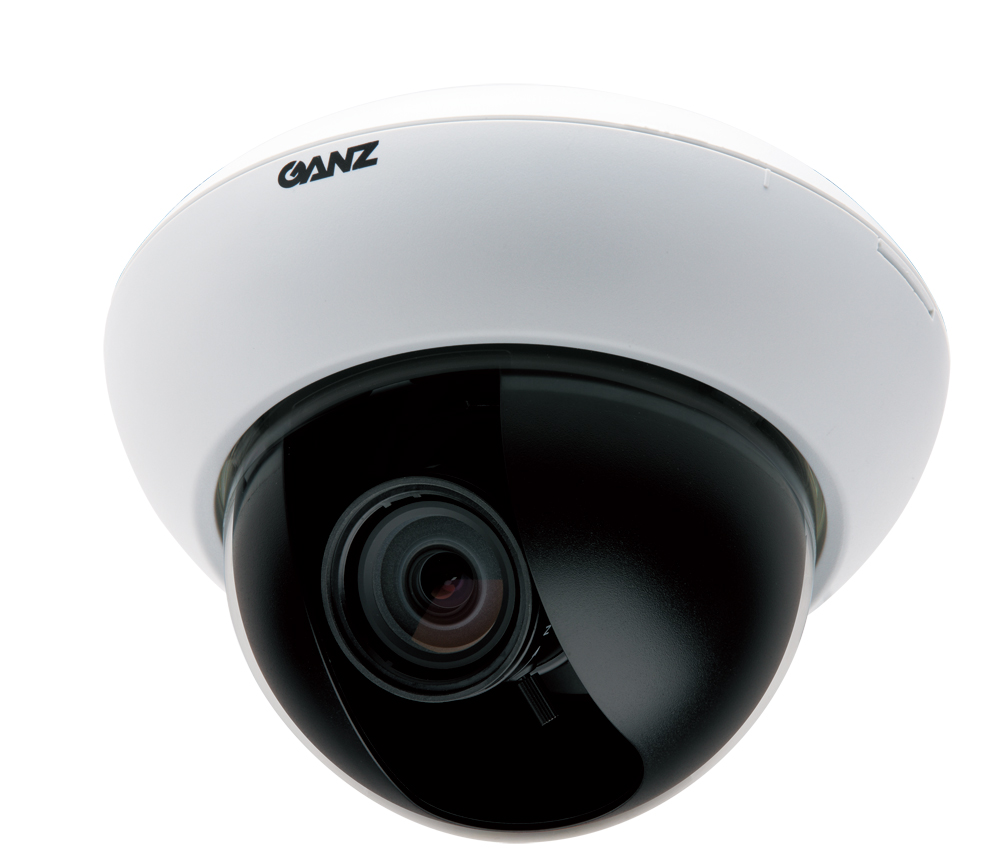

ZC-DWN5212XJPV 電源重畳式 WDRドームカメラ

ZC-DWN5212XJPV 電源重畳式 WDRドームカメラ

  • ワイドダイナミックレンジ(WDR)
  • True Day&Night
  • 水平解像度700TVL
  • ノイズリダクション/電子ズーム/プライバシーマスク
  • 動体検知機能/揺れ補正機能
  • プロファイル設定
  • イージーフォーカス
  • SENS UP機能
  • AGC機能
  • 逆光補正
  • ホワイトバランス調整
  • DeFOG機能
  • 3軸調整構造
  • 天井埋込用アダプタリング付属
  • 専用コントローラー(ZP-CD902J、ZP-CD402J)からの電源供給

資料ダウンロード

  • 写真(JPEG)
  • 仕様書(PDF)
  • 説明書(PDF)
  • マニュアル(PDF)
  • OSD説明書(PDF)

寸法、仕様一覧については上記「仕様書PDF」内に記載しております。

主要スペック

型番 ZC-DWN5212XJPV
カメラタイプ 電源重畳式WDRドームカメラ
焦点距離(fmm) 2.8〜12mm
最大口径比 1:1.3
F値 F1.3 〜 F360 (DCオートアイリス)
画角 水平 : 98.2°〜 23.8°
垂直 : 73.6°〜17.8°
レンズ方向調整 3軸調整構造
(水平:350°, 垂直:180°, 回転:350°)
TV方式 NTSC方式
走査方式 2 : 1インターレース
撮像素子 1/3型 インターラインCCD
有効画素数 48万画素:976 (H) ×494 (V)
走査周波数 15.734kHz (H) /59.94Hz (V)
映像出力 1.0V (p-p) / 75Ω
水平解像度 700 TVL
最低被写体照度
(F1.3, 50IRE時)
0.056 lx (カラー) /0.0056 lx (白黒)
(SENS UP (×512) :0.00011 lx (カラー) /0.000011 lx (白黒) )
S/N 比 50dB以上 (AGC OFF時)
ガンマ特性 0.45
同期方式 内部同期 (INT.)
電子シャッター 電子シャッター ON : 1/60 - 1/100,000秒
*1/1000秒 - 1/5000秒は、1/500秒ステップで設定可能
1/60秒固定 (フリッカレス:OFF)  1/100秒固定 (フリッカレス:ON)
アイリス制御 DC IRIS / AES / AIC
WDR 最大82dB
逆光補正 ON / OFF
ホワイトバランス ATW (Normal / Wide) / AWB / マニュアル
SENS UP ON:オート (x2〜x512) / OFF
Day&Night設定 オート / カラー固定 / 白黒固定
ノイズリダクション (2D/3D-DNR) Extreme/High/Middle/Low
電子ズーム ON (最大16倍) /OFF
Defog ON/OFF
プロファイル設定 標準 / 高感度 / カジノ / ナトリウム灯 / プロファイル
AGC ON (Extreme, High, Middle, Low) / OFF
ALC −20 〜 +20
HLC 検出レベル1〜3段階
イージー・フォーカス あり
プライバシーマスク 最大16ヶ所, 11色, 透過設定:100%, 75%, 50%
動体検知 全エリア検知 横6×縦4合計24画素 (最小ブロック) 、感度 (1〜10)
揺れ補正 ON/OFF
モニタ出力モード CRT/LCD
動作温度/湿度 −10℃ 〜 +50℃/湿度85%以下 (ただし結露なきこと)
保存温度/湿度 −20℃ 〜 +60℃、湿度95%以下 (ただし結露なきこと)
外形寸法 144 (φ) x 110 (H)
電源 専用コントローラー (ZP-CD402J, ZP-CD902J) から供給
重量 約500g
端子 重畳端子、モニター出力端子、白黒固定端子/モードセレクト端子
MENU操作スイッチ 5接点 (4方向、中央1点) 押しボタンスイッチ
付属品 テストモニタ用ケーブル、アダプタリング、タッピングネジ(M4×20:2本)、テンプレート紙、OSD操作説明書、取扱説明書
