CCTVカメラシステム(生産終了品)

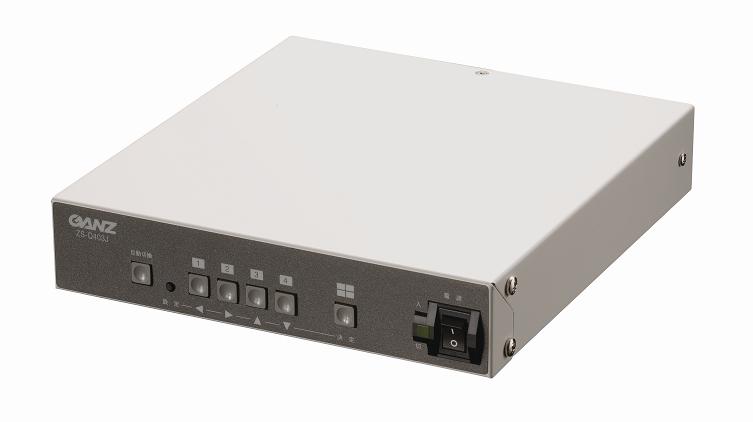

ZS-Q403J カラー4分割ビデオスイッチャ

ZS-Q403J カラー4分割

・分割画面またはフル画面選択
・完全動画表示
・切り替えノイズの無いオートシーケンシャル
・アラーム入力4系統
・タイトル表示機能(最大10文字)
・RS-232Cを介しての外部制御
・ボタン操作ロック機能

資料ダウンロード

  • 写真(JPEG)
  • 仕様書(PDF)
  • 外形図(PDF)
  • 外形図(DXF)
  • 外形図(DWG)
  • カタログ(PDF)
  • 説明書(PDF)

主要スペック

型番 ZS-Q403J
TV方式 NTSC
映像入力/出力 4画面: 1出力/BNC
モニタ: 1出力/BNC
シーケンス(1〜999秒/単位画面及び4分割)、
マニュアル選択
アラーム対応可能 1.0V(p-p)/75Ω
アラーム入力/出力 無電圧接点 6系統 / オープンコレクタ 1出力
リモートコントロール RS232×1系統 / I-LANモジュラジャック×1系統
タイトル表示 各チャンネル最長10文字まで
水平解像度 水平400TV本以上
映像入力 2系統: 1.0V(p-p), 75Ω/ハイインピーダンス BNC接栓
1系統: Y/C、S 端子,Y=1.0V(p-p),C=0.286V(p-p)
映像出力 2系統: 1.0V(p-p), 75Ω/ハイインピーダンス BNC接栓
1系統: Y/C、S 端子、Y=1.0V(p-p),C=0.286V(p-p)
音声入力 1系統,、RCA
音声出力 1系統,、RCA
電源電圧 AC100V 50/60Hz
消費電力 約5.5W
外形寸法 210(W)mm×44(H)mm×225(D)mm
質量 約1.5kg
付属 取扱説明書
別売品 ラックマウント金具(EIA)
